通過對氣控無壓風門平衡機構的受力分析，得出兩門板轉矩與風壓、轉動的角度有很密切的關系,當風壓大于(39.2Ab/SL)MPa 時，聯接門扇和平衡桿的軸承將被拉斷，因此要根據煤礦井下的實際風壓選擇強度合適的軸承及平衡機構，以保證氣控無壓風門的可靠使用，從而為現場實際應用提供理論依據。
礦用氣控無壓風門的平衡桿可以調節風門的開啟和關閉， 是風門平衡機構中重要組成部分，其受力傳動效果決定了風門運行的可靠程度，因此對平衡機構進行合理地研究與設計是非常重要的，本文基于文獻[2]中氣控無壓風門結構及研究成果，就其平衡機構進行受力分析，并對聯接門扇和平衡桿的軸承強度進行了強度校核。
氣控無壓風門的結構及工作原理
（1）風門結構

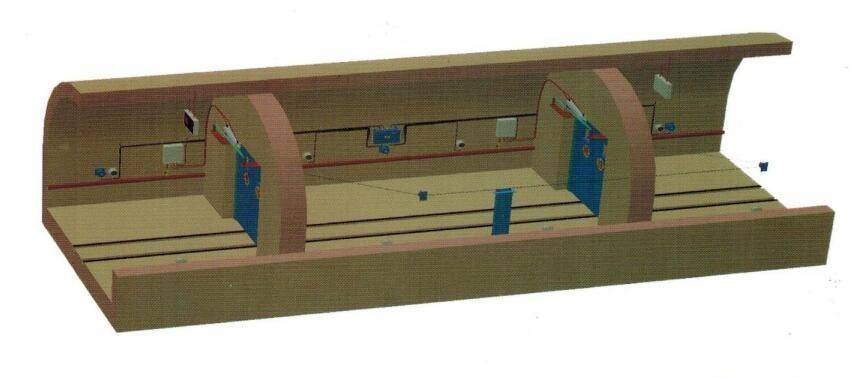

氣控無壓風門主要由門框、左右門板、平衡機構、鋼絲繩及氣缸等組成。
（2）工作原理
氣控無壓風門采用煤礦井下高壓氣體作為氣缸的動力源，由電磁閥控制氣缸 1 推桿收縮，通過連接在推桿上的鋼絲繩 3 來拉動平衡桿 4，從而帶動直架和彎架 5，調控風門的開啟。當推桿伸出時，鋼絲繩呈現為松馳狀態，此時鋼絲繩對風門的牽制力為零， 風門則在配重墜陀 2 的作用下，回到關閉狀態。
