自動無壓風門
作者： 礦用風門來源： 互聯網
自動無壓風門主要適用于行人巷道、行人車場或人車共用 巷道內通風設施的 設置和通風系統的調整。可根據車輛和行人通行情況實現自動啟閉。安裝后，能 滿足礦井反風要求，提高 了礦井自動化程度; 即使在礦井停電狀態下，也可由人工手動進行啟閉，使用 方便，便于 維護，安全可靠。
裝置組成及參數
自動無壓風門裝置組成
箱，電源額定電壓 為 AC36 V/127 V，電壓 允許波動范圍 －25% ～ +10% ，輸出 最高 開路電壓 DC9 V，輸出 最大短路電流 DC500 mA，輸出 外部允許分布電容0. 1 μF/km，輸出 外部允許分布電感1 mH/km，繼電器輸出 接點容量 AC250 V/10 A; 門磁、紅外光控探頭為有源器件，額定電壓 為 9 V，靜態電流小于 10 mA，最大動作 電流小于 15 mA; 閉鎖信號小于 9 V、 10 mA，音頻輸出 功率大于 或等于 2 W; 監測傳感器均為本質安全型，各傳感器連線不超過 1 000 m，分布 電容小于 0. 1 μF，分布電感小于 1 mH。
自動無壓風門工作原理

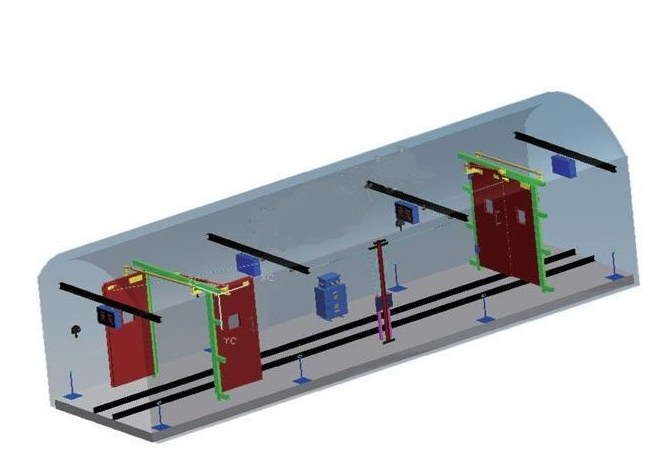

該自動風門工作 原理如圖 1 所示。自動風門采用 紅外光控探頭作 為檢測器，分 別安裝在風門的 兩端。無論行人從巷道的 哪端進入，當?shù)V 燈照射 到紅外光控探頭，紅外光控探頭即開始進行檢測并為控制設備 提供信號。行人到達 A 組風門時，用礦燈照射 紅外光控探頭，其信號經控制器處理后輸出 ，直接控制 A 組 2 道風門電磁閥開啟 A 組風門，A 組風門綠色指示燈亮，語音提示“風門打開，請注意安全”; 同時，B 組風門紅色指示燈亮，語音提示“對面風門已開，請稍候”。A、B 兩組風門之間具有閉鎖控制功能 ，當 A 組風門打開時，B 組風門實現閉鎖無法開啟，待最后一個行人通過后，用礦燈照 A 組另一道風門的 紅外光控探頭，風門 A 自動關閉。同樣，當行人反向通過 B 組風門時，原理相同。
此外，風門處還設置了解鎖按鈕，出 現緊急情況時，按下解鎖按鈕，電源箱斷電，全系統停止工作 ，可手動實現風門啟閉。該功能 主要針對特 殊情況(如兩組風門需同時打開) 時使用 。礦 井停電時，風門自動解鎖，由人工手動開閉風門。
