煤礦用防水閘門|礦用防水閘門
作者： 礦用風門來源： 互聯網
煤礦用防水閘門硐室設置原則、 抗水壓力等級確定及最大嵌入深度、 墻體長度等結構參數的計算及驗證方法，并結合礦井輔助運輸、 通風等系統對防水閘門進行選型， 總結了施工過程技術難題， 闡述防水閘門使用和維護方法。 文章根據礦井水文地質和圍巖狀態， 結合當前礦井防水閘門的設計規范，總結了一套符合礦山安全生產理念， 堅固經濟的防水閘門設計方法， 對礦山設計和生產具有很好的指導意義。

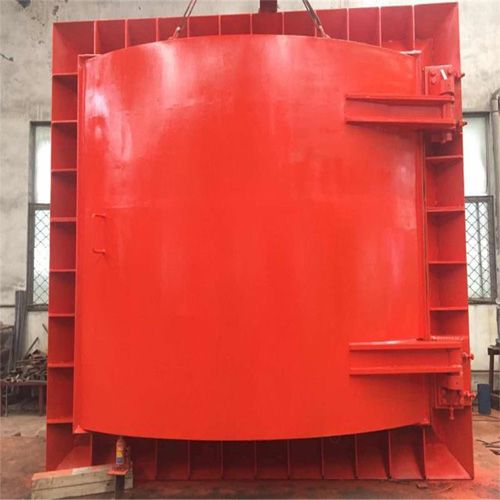

煤礦用防水閘門層位的選擇
根 《煤礦安全規程》、 《煤礦設計手冊》 規定， 防水閘門位置選定原則應當遵循： ①根據防水隔離工程布局的總體要求而定； ②應設置在堅硬、 穩定、 完整致密的巖層中，且應盡量設置在比較堅硬、 致密、 無溶洞裂隙的穩定巖層中， 應遠避斷層或巖石破碎帶， 一旦發現圍巖有坍塌或冒落現象時， 必須擴大巷道實際掘進斷面， 重新按照大斷面巷道進行計算[1-3] ； ③防水閘門應不受多煤層開采的影響； ④條件允許時盡量設在小斷面巷道和直線巷道內； ⑤充分利用原有巷道斷面， 減少擴刷工程量。 -415m 水平后組石門為穿層大巷， 大部分為巖漿巖中。 巖石較為穩定， 圍巖普氏系數 f = 4～6。
煤礦用防水閘門抗水壓力的確定
根據 《山東省黃河北煤田趙官能源有限責任公司生產礦井地質報告》， 影響礦井下組煤開拓、 開采的主要是徐、奧灰含水層， 其中奧灰水富水性強， 隱伏露頭在井田南部邊界以外， 奧灰含水層的補給區在南部山區， 由于地勢高，巖溶水具有很高的靜水壓力， 下游平原區奧灰含水層埋藏較深， 具有較高的承壓性。

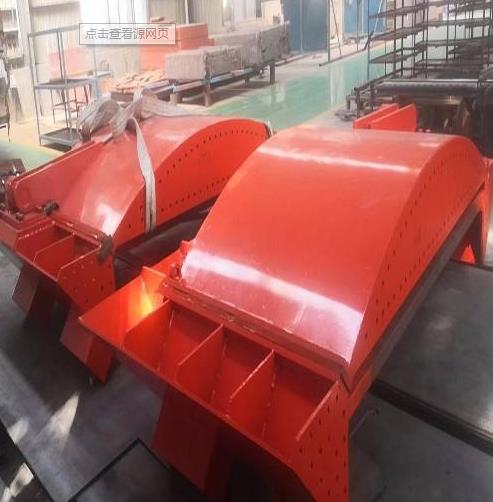

煤礦用防水閘門墻體的設計
防水閘門墻體結構形式， 根據硐室承受水壓的大小而定， 按照 《煤礦井底車場硐室設計規范》， 本次設計承壓能力 5MPa， 大于 1. 6MPa， 按照規定選用倒截錐形結構。
防水閘門遠程操作及控制
遠程控制防水閘門由機械系統、 液壓系統及電控系統組成。 當需要關閉防水閘門時在地面終端即可及時完成。趙官礦防水閘門， 采用對開式防水閘門， 防水閘門斷面為 3. 5m×2. 5m（寬×高）， 承壓 5. 0MPa， 閘門采取對開式布置。 防水閘門門扇上分別設絞接機構與油缸連接。 PLC 控制柜、 手動操作臺、 液壓站都集中于電、 液控制硐室內，電、 液控制硐室設在閘門硐室背水側， PLC 控制柜經光纖與地面工控機連接[4] 。 操作人員在地面操作既可完成閘門的及時關閉。 系統設有遠控及近控兩種操作模式， 平常處于遠控模式， 據需要可切換到近控模式。 閘門的開啟和關閉為為順序動作， 在遠程模式下 10min 內關門。
煤礦用防水閘門壓力試驗及日常維護
1）防水閘門出廠前試驗。 防水閘門出廠前必須請具有資質的國家正規試驗機構對閘門本體進行實驗室耐壓試驗，試驗合格后方可出廠。 閘門到貨時必須配備產品合格證，檢驗檢測報告等相關證件。
2）現場打壓試驗。 防水閘門竣工后， 按照設計要求進行驗收， 本次設計后組石門防水閘門為新掘進巷道， 必須進行注水耐壓試驗。 水閘門內巷道的長度不得大于 15m，試驗的壓力不得低于設計水壓， 其穩壓時間在 24h 以上，試壓時有專門安全措施。
3）防水閘門應當靈活可靠， 并保證每年進行 2 次關閉試驗， 其中 1 次在雨季前進行。 關閉閘門所用的工具和零配件應當由專人保管， 并在專門地點存放， 任何人不得挪用丟失。
4）防水閘門應與生產廠家達成維修和定期檢查協議，根據檢查狀態及時維護保養。 通過墻體管路及閘門防銹涂料脫落及管路密封膠、 門體密封條有損傷時， 應及時更換。防水閘門應根據廠家要求配備拉緊裝置， 可在硐室頂板留設拉進吊環； 液壓控制系統設備及通訊設備需要定期檢查，檢查線路是否老化， 液壓油管及油缸是否損壞。
