礦用風門控制電控裝置,礦用風門電控裝置分別在一號風門和二號風門兩側設置傳感器，用于檢測是否有車輛或工作人員與風門的距離在預設距離之內，如果有車輛或工作人員靠近風門，則傳感器能夠即時檢測到，進而發送控制風門電動機正轉的信號以打開風門，當打開風門之后的預設時間后，預計車輛或者工作人員都已經安全穿過風門，則發送控制風門電動機反轉的控制信號以關閉風門。通過以上技術方案，能夠?qū)ΦV道內兩道風門進行自動控制，釋放了人力成本。而且，通過傳感器和PLC控制模塊控制風門的開啟或關閉，具有更高的精度，可以使一號風門和二號風門的開關進行良好的配合，有效避免竄風，消除了風門開閉過程中的安全隱患。

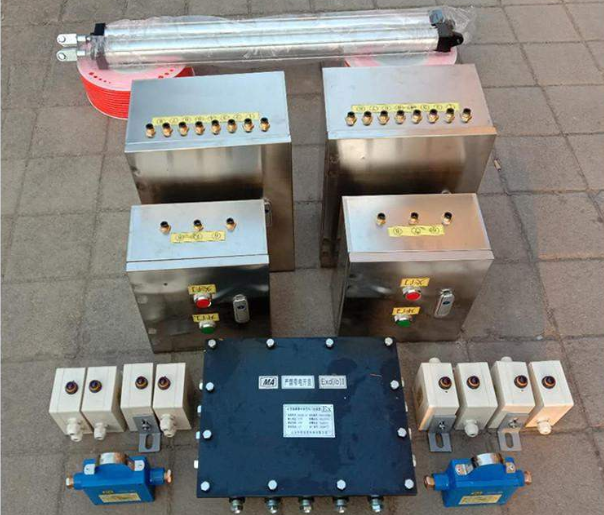

礦用風門控制電控裝置由風門主電控箱、隔爆兼本安型聲光報警器、光控傳感器、紅外對射、本安接線盒、風門開閉狀態傳感器、隔爆電磁氣閥、氣缸、氣管、控制線路等附件構成。

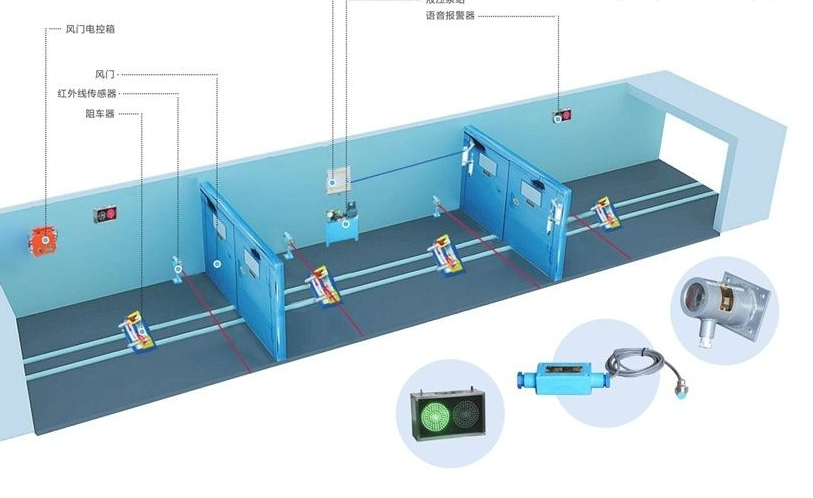

礦用風門控制電控裝置運行原理
開門信號采用光控傳感器方式，光控傳感器傳感器安裝在門扇上，當行人或膠輪車到達光照傳感器位置式，用光照射光控傳感器感應信號，則風門開啟，通過后延時自動關閉風門。
當當車輛或行人到達A門光控傳感器時，照射光控傳感器感應信號，其信號經PLC處理后輸出，直接控制A門驅動系統開啟風門A；A門聲光報警器綠色指示燈亮，語音提示“開門請注意，離開請關門”同時B門紅色指示燈亮，語音提示“對面風門已開，請稍后”，此時，車輛或行人可安全通過A門。通過A門紅外對射時，延時一定時間風門自動關閉。
延時一定時間后，信號經PLC處理后輸出，直接控制B門驅動系統開啟風門B；B門聲光報警器綠色指示燈亮，語音提示“開門請注意，離開請關門”同時A門紅色指示燈亮，語音提示“對面風門已開，請稍后”，此時，車輛或行人可安全通過B門。通過B門紅外對射時，延時一定時間風門自動關閉。
正常狀態下A門與B門閉鎖，同時只能打開一道風門。
必須在門體兩側安裝醒目的停車指示標記，在門扇完全開啟前，車輛不得超過停車線。
風門自動系統具有多重保護機制，有比較高的安全、穩定性。首先，防夾功能是將紅外傳感器安裝在每道門的兩側，如關門時有車輛通過可立即開門，避免車輛碰撞門扇，出現事故。其次，風門的開關是通過油缸來實現，具有閉鎖功能。一道門開啟時，另一道門閉鎖，防止兩道風門同時打開，造成風流短路。
當停電狀態下，可手動按鈕控制風門的打開和關閉。
礦用風門控制電控裝置由于應用于井下煤礦中，所處環境可能會使裝置容易被礦井中的碎石等損壞，為此本方案還提供一種防爆殼體，所述PLC控制模塊103置于所述防爆殼體的腔體內。PLC控制模塊103的各個接口暴露于防爆殼體外側，便于線纜或者接線端子的接入。而PLC控制模塊本體通過防爆殼體對其進行保護，避免碎石掉落等意外情況導致其被損壞。
