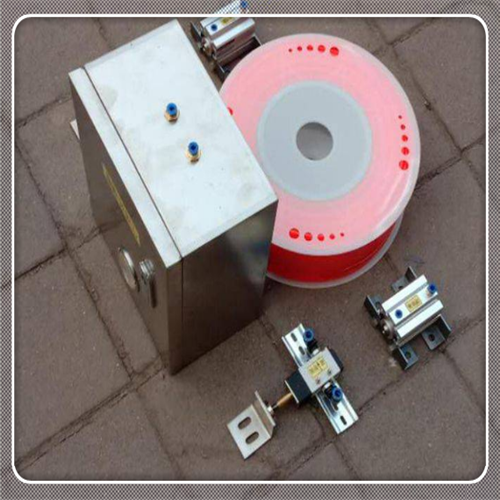

ZQM-AH型全氣動開關門裝置為全氣動控制，無電器接入，特別對于礦井等工況環境，主控制箱和開關箱利用使用現場的壓風系統氣源供氣，通過切換箱內氣控閥的氣路走向的作用，實現單/雙道風門的打開、關閉、延時、互鎖、解鎖等功能，提高了礦井自動化水平，方便了使用，同時無電工作也允許在含有瓦斯及煤塵爆炸危險的場所中使用，可保證礦井現場使用的安全性，避免因用電而帶來的火災、爆炸等安全隱患。

全氣動開關門裝置的工作原理：通過進氣管輸入氣源，氣源通過氣動三聯件得到干凈氣源提供動力，通過操作開關箱AⅠ或開關箱AⅡ上的開、關按鈕，使風門控制器A內的氣控二位五通閥AⅠ換向，從而使氣缸活塞桿伸出與返回，實現風門的開、關等動作，通過氣控二位五通閥AⅡ接收來自風門控制器B的開門氣動控制信號，限制本路風門的開門操作，從而兩道風門只能同時打開一道風門，實現兩道風門之間的互鎖。按“開”按鈕打開風門，按“關”按鈕關閉風門，如不按“關”按鈕，風門在延時閥的控制下自動關閉（延時時間0～2.5分鐘可調）。如果延時自動關門正在執行動作時，需要開門，可按下“開”按鈕打開風門，自動關門則開始重新計時。緊急情況下，操作開關箱AⅠ或開關箱AⅡ上的任一解鎖按鈕，則切斷風門控制器A、開關箱AⅠ、開關箱AⅡ的控制氣源，使風門A處于無氣壓狀態，此時風門A解鎖，風門A不受本裝置控制，如恢復本裝置功能需拉回解鎖按鈕即可,兩路風門控制方式相同。
