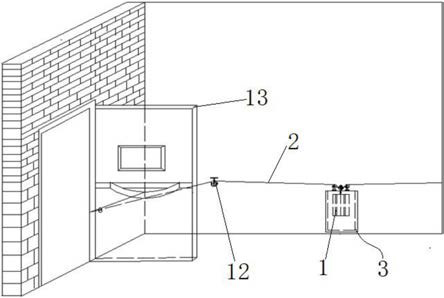

濟寧和利隆生產的墜砣式風門閉鎖裝置，矩形框架一上部前梁和后梁之間的左部和右部相平行地固定連接兩個水平的承載梁，每個承載梁的中部均設置有一個定滑輪，在兩個定滑輪下部的空間中懸設有一個動滑輪，矩形框架二的底部至少在其前后兩側均固定連接有向外側延伸的固定梁，固定梁通過地螺栓穿過其上部的通孔的與供風供水管路外側的地面固定連接；閉索繩的中部依次繞設過左側的定滑輪的輪槽、動滑輪的輪槽和右側的定滑輪的輪槽，閉索繩的左端與風門的自由端相連接，閉索繩的另一端與位于保護槽右側的固定裝置相連接，閉索繩的中部與位于運行空間中的墜砣的上端連接。該裝置不僅不受空間狹小的限制，能保證風門的完全開啟和有效閉合。

墜砣式風門閉鎖裝置是在閉鎖繩中間設置墜砣，當任意一道風門受力打開時，閉鎖繩處于緊繃狀態，從而實現另外一道風門的閉鎖；當外力撤去時，風門通過墜砣的重力實現自動閉合。墜砣式風門閉鎖裝置門扇自動閉合效果好、不受風壓影響、安裝成本低、維修方便，在井下得到廣泛的應用，但該類閉鎖裝置在井下應用中也存在若干缺陷：一是在巷道兩幫均需要安裝閉鎖裝置時，墜砣的安放位置易受到風水管路的影響。由于風水管路安裝位置較低，墜砣的升降位置只能局限在風水管路的下方，由于受升降空間的限制，不能完全發揮墜砣的作用。甚至出現因墜砣托掛住風水管路而造成風門不能完全開啟的現象；二是墜砣沿著巷幫上下運行，對巷幫產生摩擦，不僅增加開啟風門的阻力，而且造成巷幫的墻皮因摩擦脫落，影響巷幫的整潔美觀性。
